파라메트릭 BIM 모델링 및 데이터 관리

파라메트릭 모델링과 상호 연계된 지능형 객체를 기반으로, GstarBIM은 벽, 문, 창문, 지붕, 기둥, 보, 계단, 경사로 및 난간을 위한 지능형 모델링 도구를 제공합니다. CAD의 정밀성과 빠른 시각적 설계 기능을 결합하여 사용 편의성과 효율적인 도면 작성 환경을 제공합니다.

프로젝트 차원에서는 설계 단계 필터(신규, 기존, 철거)를 지원하며, LOD(Level of Development) 100~400 옵션, BIM 파라미터 관리, buildingSMART 인증 IFC 가져오기/내보내기, 그리고 다분야 협업을 위한 중앙 모델 기반의 링크 파일 및 협업 기능을 제공합니다.

지능형 모델링 도구

GstarBIM은 2D DWG 도면 또는 래스터 이미지 평면도를 기반으로 3D BIM 모델을 생성합니다.

개념 설계(Conceptual Design) 워크플로우에서는 지능형 평면도 생성기를 활용하여 사용자가 정의한 매개변수에 따라 완전한 평면도와 공간 배치를 자동으로 생성할 수 있습니다. 이때 벽체 외곽선만 입력하면 됩니다.

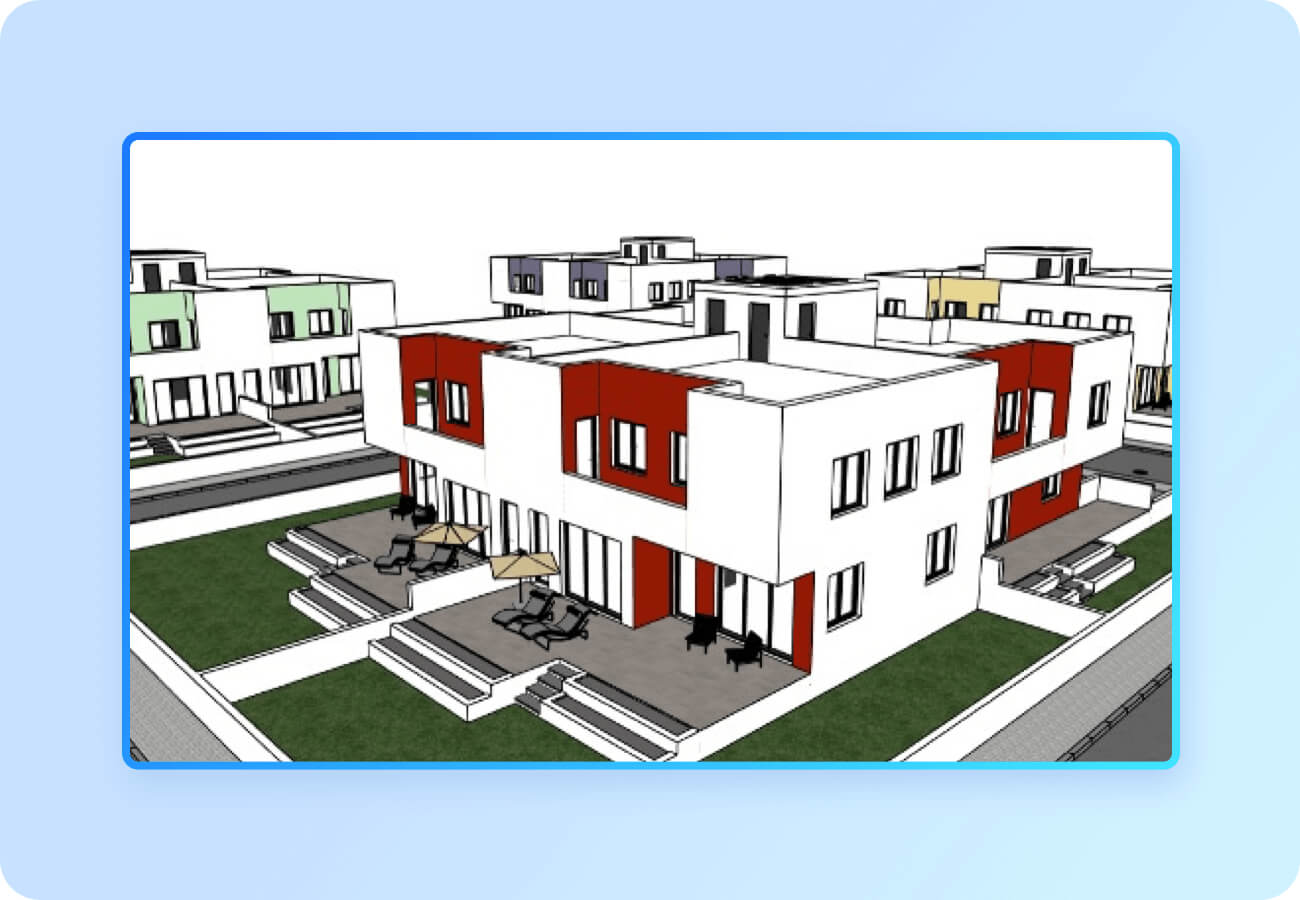

건축, 매스(Massing) 및 부지 설계

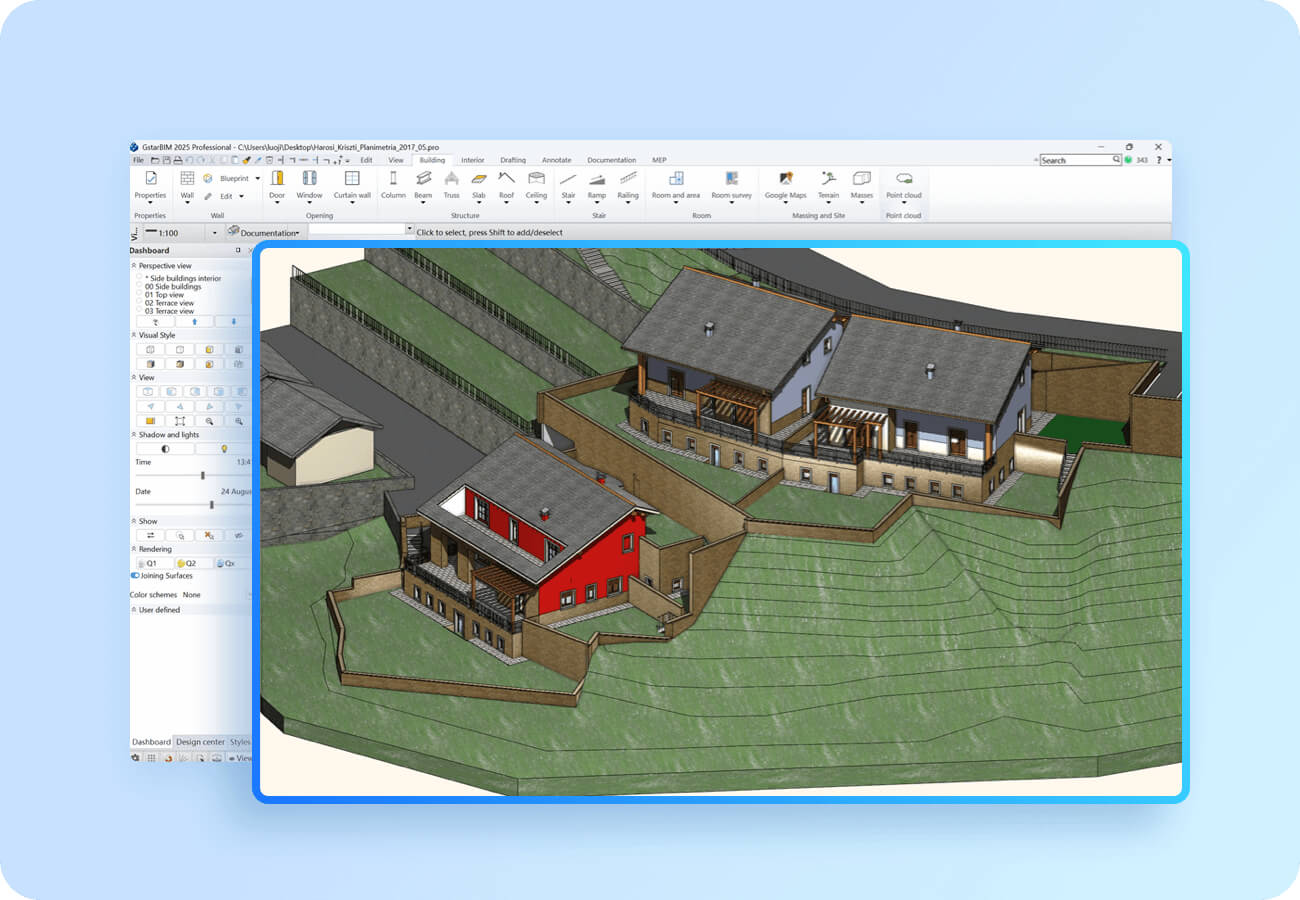

GstarBIM은 곡선형 또는 다각형 벽체 형태를 지원하는 유연한 벽체 형상 설계 기능을 제공하며, 건축 구성요소 간의 연관성을 유지합니다. 또한 처마, 퍼린(Purlin), 서까래(Rafter), 지붕 타일, 천창(Skylight), 도머(Dormer), 홈통(Gutter) 등을 위한 파라메트릭 지붕 설계 도구를 제공합니다.

또한 고도점(Elevation Point), 등고선(Contour Line) 또는 가져온 데이터를 기반으로 3D 지형 모델을 생성할 수 있으며, Google Maps 지형 데이터 가져오기 및 Google Earth와의 .kmz 데이터 교환도 지원합니다.

MEP 설계

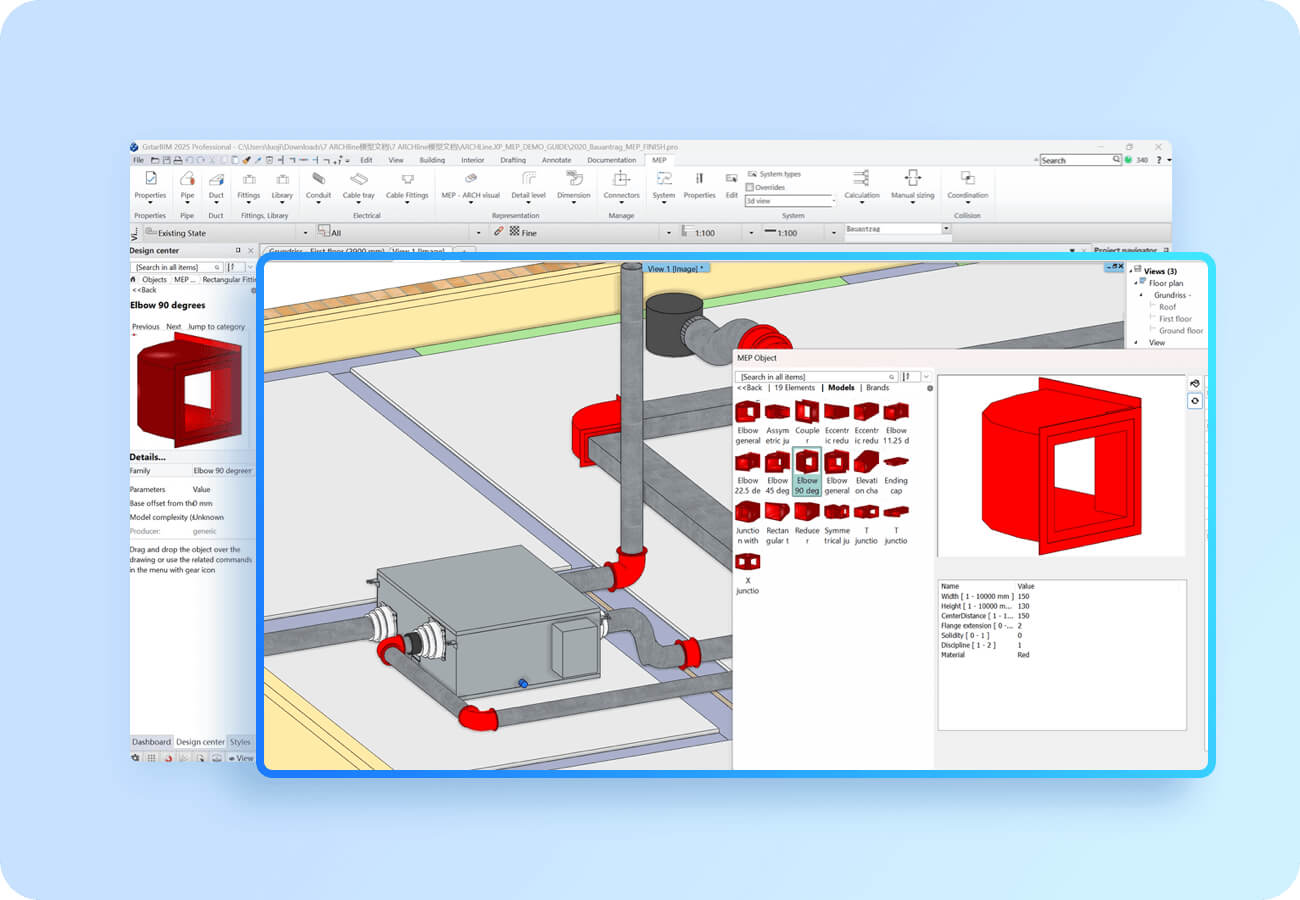

내장된 MEP 설계 모듈은 HVAC(공조 설비), 전기 배선 및 배관 설계를 지원하며, 배관 및 덕트 경로를 자동 계산하고, 파이프를 생성하며, 피팅을 자동 삽입하여 복잡한 설계를 신속하게 완료할 수 있도록 지원합니다.

또한 MEP 설계는 장비 커넥터(Equipment Connector), MEP System Browser를 통한 시스템 수준 관리 기능을 제공하며, 간섭 검토(Clash Detection)를 통해 설계 충돌을 사전에 발견하여 예상 가능한 시공 리스크를 줄일 수 있습니다.

포인트 클라우드(Point Cloud) 기반 BIM

GstarBIM은 .las, .rcs, .e57 등 주요 포인트 클라우드 데이터 형식을 지원하며, 기존 건축물의 포인트 클라우드 데이터를 효율적으로 편집 가능한 파라메트릭 BIM 모델로 변환할 수 있습니다.
